CQB型不銹鋼磁力離心泵結構圖

時間：2012-11-2 來源：揚子江泵業 瀏覽數：618

【CQB型不銹鋼磁力離心泵】產品簡介：

CQB不銹鋼磁力離心泵(簡稱磁力泵)，通常由電動機，磁力偶合器和耐腐蝕離心泵組成。其主要特點是利用磁力偶合器傳遞動力，完全無泄漏，當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過問隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而完全無泄漏。
CQB型磁力泵是磁力泵全國聯合設計組開發的新型完全無泄漏耐腐蝕泵，其技術經濟指標與國外同類產品八十年代末的水平相當。
CQB型磁力泵型式及基本參數符合JB／T 7742—1995《小型磁力驅動離心泵型式與基本參數》標準和《小型磁力驅動離心泵三個標準的補充規定》。

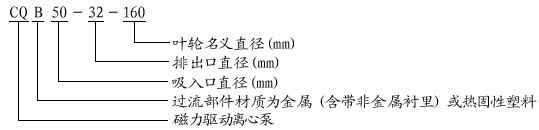

【CQB型不銹鋼磁力離心泵】型號意義：

【CQB型不銹鋼磁力離心泵】性能范圍：

流量：3.2-100m3/h
揚程：20-80m
電機功率：1.1-55kW
使用溫度：≤80℃
材質:1Cr18Ni9Ti (可定制304.316.316L材質)

【CQB型不銹鋼磁力離心泵】產品用途：

CQB型磁力泵適用于石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送易燃、易爆、揮發、有毒、稀有貴重液體和各種腐蝕性液體的理想設備。適用于輸送吸入壓力不大于0.2MPa，大工作壓力1.6MPa，溫度不超過100℃，密度不大于1600kg/m3，粘度不大于30×10-6m2／S的不含硬顆粒和纖維的液體。

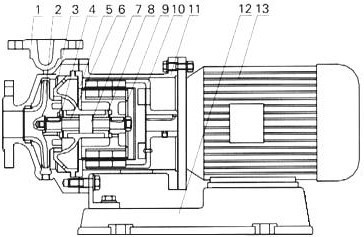

【CQB型不銹鋼磁力離心泵】結構圖：


1	泵體	2	葉輪	3	軸承體	4	止推環	5	隔離套	6	軸套	7	泵軸
8	軸承	9	內磁鋼總成	10	外磁鋼總成	11	聯接架	12	底座	13	電機

【CQB型不銹鋼磁力離心泵】性能參數：

型號	口徑		流量 (m³/h)	揚程 (m)	轉速 (r/min)	電機型號	電機功率 (kW)	電壓 (V)	材質
型號	進口	出口	流量 (m³/h)	揚程 (m)	轉速 (r/min)	電機型號	電機功率 (kW)	電壓 (V)	材質
CQB32-20-125	32	20	3.2	20	2900	Y80S-2	2.2	380	不銹鋼
CQB32-20-160	32	20	3.2	32	2900	Y90S-2	2.2	380
CQB40-25-105	40	25	6.3	12.5	2900	Y80S-2	2.2	380
CQB40-25-125	40	25	6.3	20	2900	Y90S-2	2.2	380
CQB40-25-160	40	25	6.3	32	2900	Y100L-2	3	380
CQB40-25-200	40	25	6.3	50	2900	Y132S1-2	5.5	380
CQB50-32-125	50	32	12.5	20	2900	Y100L-2	3	380
CQB50-32-160	50	32	12.5	32	2900	Y112M-2	4	380
CQB50-32-200	50	32	12.5	50	2900	Y132S2-2	7.5	380
CQB50-32-250	50	32	12.5	80	2900	Y160L-2	18.5	380
CQB65-50-125	65	50	25	20	2900	Y112M-2	4	380
CQB65-50-160	65	50	25	32	2900	Y132S2-2	7.5	380
CQB65-40-200	65	40	25	50	2900	Y160M2-2	15	380
CQB65-40-250	65	40	25	80	2900	Y180M-2	22	380
CQB80-65-125	80	65	50	20	2900	Y132S2-2	7.5	380
CQB80-65-160	80	65	50	32	2900	Y160M2-2	15	380
CQB80-50-200	80	50	50	50	2900	Y180M-2	22	380
CQB80-50-250	80	50	50	80	2900	Y220L2-2	37	380
CQB100-80-125	100	80	100	20	2900	Y160M2-2	15	380
CQB100-80-160	100	80	100	32	2900	Y180M-2	22	380
CQB100-65-200	100	65	100	50	2900	Y220L2-2	37	380
CQB100-65-250	100	65	100	80	2900	Y250M-2	55	380
注:每個型號都可配防爆電機
